激光粉

新闻分类

联系我们

深圳市瑞鸿化工材料有限公司

营销中心:广东省深圳市龙岗区布吉

                 中心花园A座15F1

生产基地:广东省河源市东源县徐洞

                 工业区

生产基地:广东省深圳市龙岗区宝龙

                 工业区

电话:+086-13620946002

           +086-13808802542

邮箱:13808802542@139.com

网址:www.ruihongchn.com




熔喷布下半场,长时效无衰减驻极母粒

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

熔喷布下半场,长时效无衰减驻极母粒

发布日期:2020-05-28 作者:瑞鸿化工 点击:

影响熔喷布驻极性能的因素有哪些?

首先,要分为材料结构性质驻极工艺条件两方面来观察:



材料结构性质对驻极性能的影响


1

聚丙烯的结晶度


结晶度是结晶性聚合物的一个重要参数,对材料的物理机械性能有重要的影响。影响结晶度的因素包括聚丙烯的规整度、成核剂等,但起主要作用的是规整度。材料的规整度和结晶度越高,空间电荷的稳定性越好,结晶能力也越强


有研究表明,成核剂对PP的结晶行为有明显影响。一般来说成核剂能提高PP的结晶温度,使其结晶度增大,结晶速率加快。所以一般通过结晶温度提高来评价成核剂的作用,PP结晶温度提高得越多,成核剂就越有效。当成核剂使PP在较高温度下成核结晶, 形成完善性高的结晶时, 在一定程度上可改善材料空间电荷的稳定性。


2

纤维细度


纤维细度是决定滤材过滤效率和压损的重要参数之一。在过滤材料的定量相同时,纤维越细, 滤材的表面积越大,过滤系数大,吸附效果越好。


表中可看出,在纤网其他参数不变时,纤维直径越小,其初始过滤效率越高,初始表面静电势也较高。此外,由于材料表面电荷强度与过滤效率成正比关系,所以当材料表面电荷较多,易于捕获更多的带电粒子,对过滤效率有利。但当纤维直径较大时,对应的过滤阻力较小,这对于高效低阻过滤材料的开发是有利的。


在实际储存过程中,材料的过滤效率会随着时间而变化,呈下降趋势,相比纤维直径大的,纤维直径小的样品,其过滤效率初始较高,随着存放时间的延长,所有样品的过滤效率都随时间而衰减,对于样品直径较小的,其过滤效率下降百分数较小,过滤效率保留率较高,因而过滤效率保持得较持久。


3

材料的孔径


过滤材料的孔径是决定材料过滤精度的重要参数,决定表面过滤的效果好坏。多孔过滤材料的过滤作用是通过其内部的微孔通道来实现,所以熔喷材料的过滤精度在很大程度上取决于其微孔尺寸

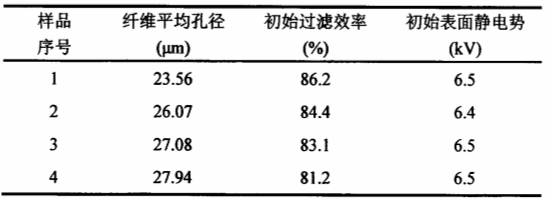

从表中也可看到,孔径对材料初始表面静电势并无太大影响。基本集中在6.5kV左右。但是,孔径小的样品其初始过滤效率较高。随着存放时间的延长,材料的过滤效率都随时间而逐渐下降,最终稳定在某一值。所以从某种程度上来说,孔径小的材料,过滤性能和驻极性能都较好。


本文网址:http://www.ruihongchn.com/news/494.html

相关标签:长时效驻极母粒,无衰减驻极母粒

最近浏览:

相关产品:

深圳市瑞鸿化工材料有限公司成立于2005年,15年品牌老企业,位于中国南端沿海广东省,从事新型高分子无卤阻燃剂、无载体无卤阻燃母粒、灼热丝阻燃剂、灼热丝阻燃增强剂、替代三氧化二锑阻燃剂、激光粉、镭雕粉、镭雕色母粒、镭雕助剂、抗菌剂(母粒)、长时效抗(防)静电剂母粒、聚甲醛吸酸剂等功能性助剂
